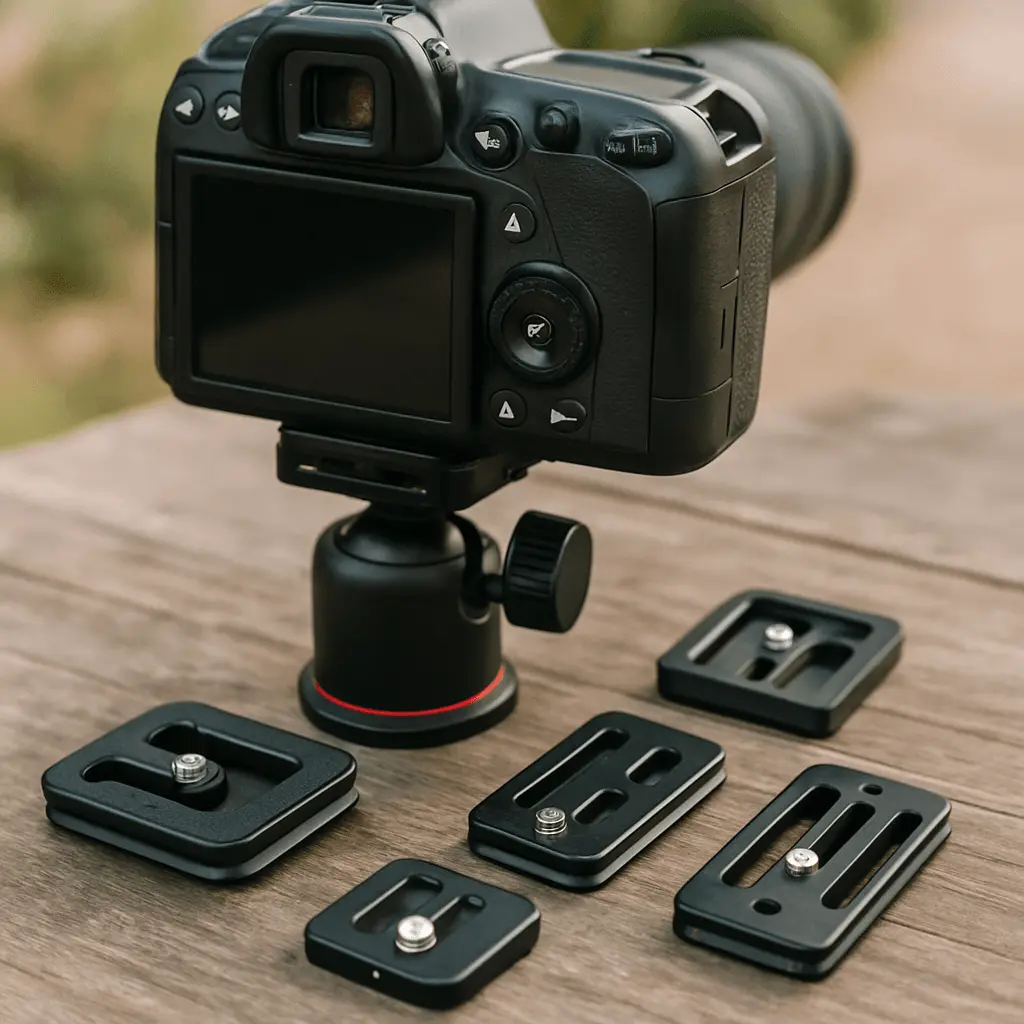

Système Arca-Swiss : plaques et fixations rapides expliquées

C’est quoi le standard Arca-Swiss (queue d’aronde universelle)

Réponse directe : le standard Arca-Swiss désigne un profil de queue d’aronde (en anglais dovetail) : un plateau dont les flancs sont taillés en biais, à un angle d’environ 45°. Ce profil se glisse latéralement dans une pince (clamp) dont les mâchoires épousent ces mêmes biais, puis se verrouille par serrage.

Concrètement, vous avez deux pièces qui se parlent : la plaque Arca Swiss vissée sous le boîtier (via le pas de vis 1/4 de pouce universel), et la pince Arca-Swiss fixée sur la tête du trépied. La géométrie de la queue d’aronde est ce qui garantit que les deux s'emboîtent, quelle que soit la marque.

À l’origine, ce profil a été conçu par le fabricant suisse Arca-Swiss pour ses propres têtes. Faute de véritable brevet bloquant, il a été repris par l’ensemble de l’industrie et est devenu un standard de fait : aujourd’hui, des dizaines de fabricants (têtes, trépieds, plaques) déclinent ce même profil.

Pourquoi il s’est imposé (compatibilité, rapidité, sécurité)

Réponse directe : Arca-Swiss s’est imposé parce qu’il réunit trois qualités rarement réunies ailleurs : une compatibilité multi-marques, une fixation très rapide et un maintien plus sûr que les anciens plateaux à clic.

Une compatibilité qui transcende les marques

Avant Arca-Swiss, chaque fabricant imposait son propre plateau rapide propriétaire : une plaque Manfrotto ne rentrait pas dans une tête concurrente. Le profil Arca-Swiss, partagé par tous, met fin à cet enfermement. Vous pouvez mélanger une plaque d’une marque, une pince d’une autre et une rotule d’une troisième.

Rapidité et sécurité au quotidien

On installe ou retire l’appareil en quelques secondes, sans visser/dévisser un gros plateau. Surtout, la queue d’aronde répartit l’effort sur toute la longueur de contact : bien serrée, la prise est plus stable et résiste mieux au basculement qu’un simple plateau carré. Pour la photo animalière ou la photo de paysage, où l’on change souvent de cadrage, ce gain de temps et de fiabilité est décisif.

Les composants du système Arca-Swiss

Réponse directe : un système Arca-Swiss repose sur quatre familles de pièces : la plaque universelle, le L-bracket, le collier de pied (pour les téléobjectifs) et la pince (à levier ou à vis).

Le tableau récapitulatif

La plaque universelle

C’est la brique de base : un petit plateau métallique que l’on visse dans le pas de vis 1/4″ du boîtier. Une plaque universelle convient à presque tous les appareils, mais peut tourner légèrement si l’appareil n’a pas de butée anti-rotation. Simple et économique, elle suffit pour débuter.

Le L-bracket (équerre portrait/paysage)

Le L-bracket est une plaque en forme de « L » qui épouse la base et le flanc gauche du boîtier. Son intérêt : passer du format paysage au format portrait en déplaçant simplement l’appareil d’une face à l’autre de la pince, sans coucher la rotule. Le centre optique reste au-dessus de l’axe du trépied : la composition est plus stable et plus rapide.

Le collier de pied (pour téléobjectifs)

Sur un gros téléobjectif, on ne fixe pas le boîtier mais l’objectif, via un collier de pied : une bague qui entoure l’objectif et porte un pied (souvent remplaçable par un pied compatible Arca-Swiss). Cela équilibre l’ensemble et évite de solliciter la monture du boîtier — indispensable en photo animalière.

La pince : à levier ou à vis

Bien équiper son matériel

Réponse directe : pour bien équiper votre appareil, préférez une plaque dédiée à votre boîtier (ou un L-bracket sur mesure) plutôt qu’une plaque universelle, et vérifiez toujours la présence d’une butée anti-glissement.

Plaque dédiée vs plaque universelle

Une plaque universelle se visse sur n’importe quel appareil, mais sa forme générique laisse parfois le boîtier pivoter autour de la vis. Une plaque dédiée (taillée pour un modèle précis) ou un L-bracket sur mesure épouse les contours du boîtier : zéro rotation, accès préservé aux trappes batterie et aux ports. C’est l’investissement le plus rentable pour qui utilise souvent un trépied.

La sécurité anti-glissement

Le point critique : empêcher la plaque de glisser hors de la pince. Trois garde-fous à exiger :

• Vis de butée (safety stop) aux extrémités de la queue d’aronde, qui bloquent un glissement complet même pince desserrée.
• Picots ou liserés anti-rotation en caoutchouc sous la plaque, côté boîtier.
• Serrage suffisant de la pince, vérifié avant chaque prise (un quart de tour de marge ne suffit pas).

Limites et pièges à éviter

Réponse directe : le principal piège est le terme « Arca-compatible », qui ne garantit pas une compatibilité parfaite : les largeurs et profils varient légèrement d’une marque à l’autre.

Le flou du « Arca-compatible »

« Arca-compatible » signifie « inspiré du profil Arca-Swiss », mais sans norme officielle stricte. En pratique, certaines plaques sont un peu plus larges, d’autres plus étroites, et l’angle des flancs peut différer de quelques degrés. Résultat : une plaque peut entrer un peu trop juste, ou au contraire jouer dans une pince. Avant un achat, vérifiez idéalement la compatibilité réelle entre votre plaque et votre pince.

Les pièges de serrage

• Pince à levier mal réglée : si la largeur ne correspond pas, le levier se ferme sans vraiment bloquer. Réglez la molette de tension avant utilisation.
• Profils « à billes » (RRS/Wimberley) vs profils lisses : certaines plaques ont des dents qui n’agréent pas toutes les pinces. Privilégiez des surfaces de contact franches.
• Plaque trop courte : sur une pince longue, une mini-plaque réduit la surface de prise et la stabilité.
